磁盤陣列其樣式有三種，一是外接式磁盤陣列柜、二是內接式磁盤陣列卡，三是利用軟件來仿真。

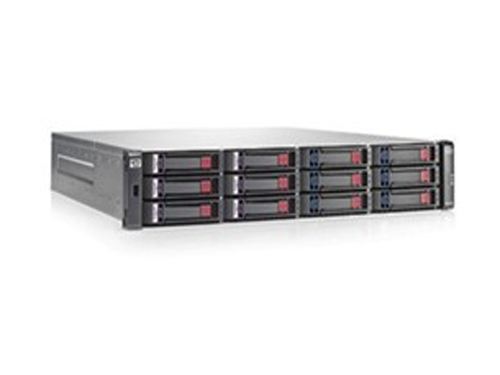

外接式磁盤陣列柜最常被使用大型服務器上，具可熱抽換(Hot Swap)的特性，不過這類產品的價格都很貴。
內接式磁盤陣列卡，因為價格便宜，但需要較高的安裝技術，適合技術人員使用操作。
利用軟件仿真的方式，由于會拖累機器的速度，不適合大數據流量的服務器。
![AW556A-[1].jpg](http://www.dyeb.cn/upload/default/20181018/aea24ce959165b3f092dc93f26564b6e.jpg "AW556A-[1].jpg")
![TA808A-[1].jpg](http://www.dyeb.cn/upload/default/20181018/b1e233211a1e8252f4b96218fc7dc686.jpg "TA808A-[1].jpg")

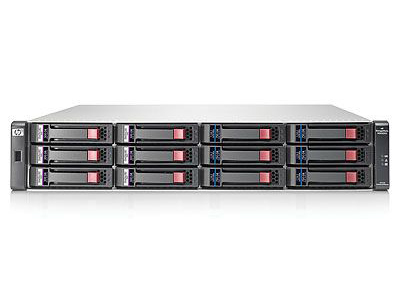

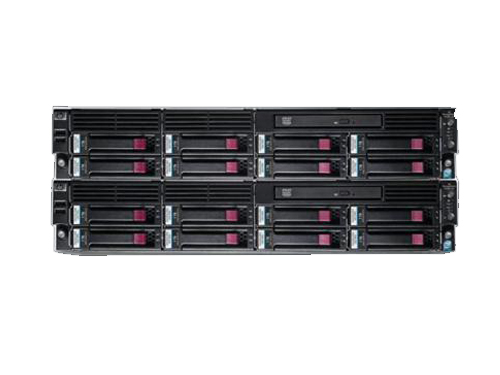

磁盤陣列作為獨立系統在主機外直連或通過網絡與主機相連。磁盤陣列有多個端口可以被不同主機或不同端口連接。一個主機連接陣列的不同端口可提升傳輸速度。
和目前PC用單磁盤內部集成緩存一樣，在磁盤陣列內部為加快與主機交互速度，都帶有一定量的緩沖存儲器。主機與磁盤陣列的緩存交互，緩存與具體的磁盤交互數據。
在應用中，有部分常用的數據是需要經常讀取的，磁盤陣列根據內部的算法，查找出這些經常讀取的數據，存儲在緩存中，加快主機讀取這些數據的速度，而對于其他緩存中沒有的數據，主機要讀取，則由陣列從磁盤上直接讀取傳輸給主機。對于主機寫入的數據，只寫在緩存中，主機可以立即完成寫操作。然后由緩存再慢慢寫入磁盤。
![hp_AJ800A[1].jpg](http://www.dyeb.cn/upload/default/20181018/466061590e15dd406d08868c5496fc93.jpg "hp_AJ800A[1].jpg")
![AX700AC[1].jpg](http://www.dyeb.cn/upload/default/20181018/9572291d60de6ecaff7327b49f999192.jpg "AX700AC[1].jpg")
磁盤陣列的優點：
提高傳輸速率。RAID通過在多個磁盤上同時存儲和讀取數據來大幅提高存儲系統的數據吞吐量(Throughput)。在RAID中，可以讓很多磁盤驅動器同時傳輸數據，而這些磁盤驅動器在邏輯上又是一個磁盤驅動器，所以使用RAID可以達到單個磁盤驅動器幾倍、幾十倍甚至上百倍的速率。這也是RAID最初想要解決的問題。因為當時CPU的速度增長很快，而磁盤驅動器的數據傳輸速率無法大幅提高，所以需要有一種方案解決二者之間的矛盾。RAID最后成功了。
通過數據校驗提供容錯功能。普通磁盤驅動器無法提供容錯功能，如果不包括寫在磁盤上的CRC(循環冗余校驗)碼的話。RAID容錯是建立在每個磁盤驅動器的硬件容錯功能之上的，所以它提供更高的安全性。在很多RAID模式中都有較為完備的相互校驗/恢復的措施，甚至是直接相互的鏡像備份，從而大大提高了RAID系統的容錯度，提高了系統的穩定冗余性。
![AP732B-[1].jpg](http://www.dyeb.cn/upload/default/20181018/877a85318f36eeeafd856df7e3ef1a2a.jpg "AP732B-[1].jpg")
磁盤陣列有兩種方式可以實現，那就是“軟件陣列”與“硬件陣列”。
軟件陣列是指通過網絡操作系統自身提供的磁盤管理功能將連接的普通SCSI卡上的多塊硬盤配置成邏輯盤，組成陣列。軟件陣列可以提供數據冗余功能，但是磁盤子系統的性能會有所降低，有的降低幅度還比較大，達30%左右。
磁盤陣列是什么？硬件陣列是使用專門的磁盤陣列卡來實現的。硬件陣列能夠提供在線擴容、動態修改陣列級別、自動數據恢復、驅動器漫游、超高速緩沖等功能。它能提供性能、數據保護、可靠性、可用性和可管理性的解決方案。陣列卡專用的處理單元來進行操作，它的性能要遠遠高于常規非陣列硬盤，并且更安全更穩定。
